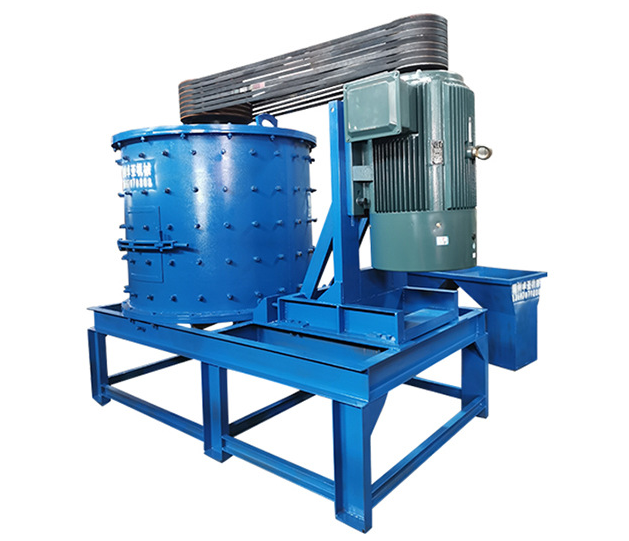

立轴制砂机

产品简介：

立式复合制砂机是我公司在HC立式板锤复合制砂机基础上，结合国内外细碎技术进行优化设计而成的新产品，其性能已达国内水平，用于破碎各种中硬矿石，应用于矿山、冶金、耐材、水泥、煤炭、玻璃、陶瓷、电力等行业。它的主要特点：破碎比大；产量高，比国内同类产品高出数倍；高效、节能；易损件采用高硬度、高韧性、多元合金耐磨材质，寿命提高了数倍，锤头与反击板之间的间隙可调，能满足多种料度条件。

立式复合制砂机采用变频器控制，出料粒度可以任意调节，不受板锤、衬板磨损的影响；无筛条设置，破碎水分含量高、含泥量大的物料时不易堵塞；采用弹性调节机构，进入不可破碎物可自动排出，不会造成设备损坏；轴承水平布置，寿命长，可以破碎温度高的物料（如水泥熟料）；立式复合制砂机结构设置巧妙，维修方便，不用起重设备，即可轻松更换易损件。

新型制砂机(立轴式冲击破碎机)适用于硬度不高于320PA的软或中硬和极硬矿石物料的破碎,制砂机广泛运用于大的、冶炼、建材、公路、铁路、水利和化学工业等众多部门

工作原理：

物料由进料斗进 入制砂机,经分料器将物料分成两部分,一部分由分料器 中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后-起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向，偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎过程中，物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、摩擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染

物料落入进料斗,经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出,首先与反弹后自由下落的一部分物料进行撞击,然后一起冲击到周围的涡流腔内的涡状料衬 上(或反击块上)，先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,最后经由下部排料口排出。

用途：

1、河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、石屑的人工制砂。

2、建筑骨料、公路路面料、垫层料、沥青混凝士和水泥混凝上骨料的生产。

3、工程领域的水利水电、高等级公路、高速公路、高速铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生产和石料整形。

4、矿业领域的磨矿前段细碎工艺，建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。

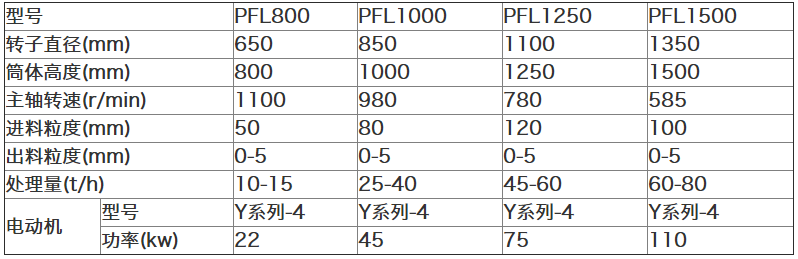

技术参数：
